通行経路図と経路表の違いとは？特殊車両通行許可で必要な資料を解説
特殊車両通行許可の申請を行う際に、
- 通行経路図とは何か分からない
- 経路表との違いが分からない
- どちらを作成すればいいのか迷う
といった疑問を持つ方は多いのではないでしょうか。
結論からいうと、
- 👉 通行経路図は「地図上で経路を視覚的に示す資料」
- 👉 経路表は「通行する経路を交差点番号と路線番号を順番に記載した資料」
であり、それぞれ役割が異なります。
この記事では、両者の違いと実務での使い分けについてわかりやすく解説します。
目次
Outline

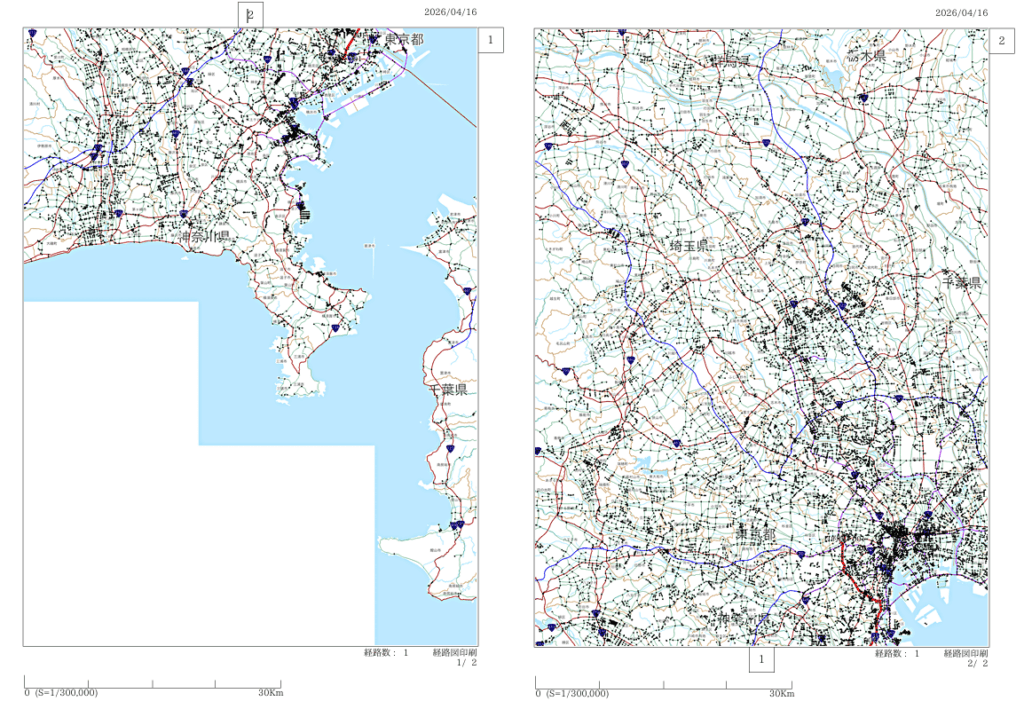

■ 通行経路図とは？
👉 通行経路図とは、通行ルートを地図上に示した資料のことで、出発地から目的地までのルートが
視覚的に分かりやすくなっています。
▲ 経路図
■ 主な役割
- 通行ルートを視覚的に確認する
- 出発地から目的地までの経路の流れを把握する
👉 経路の全体像を把握するための地図であり、申請書に添付する資料としての役割があります。
（主に窓口申請時に申請書へ添付します）

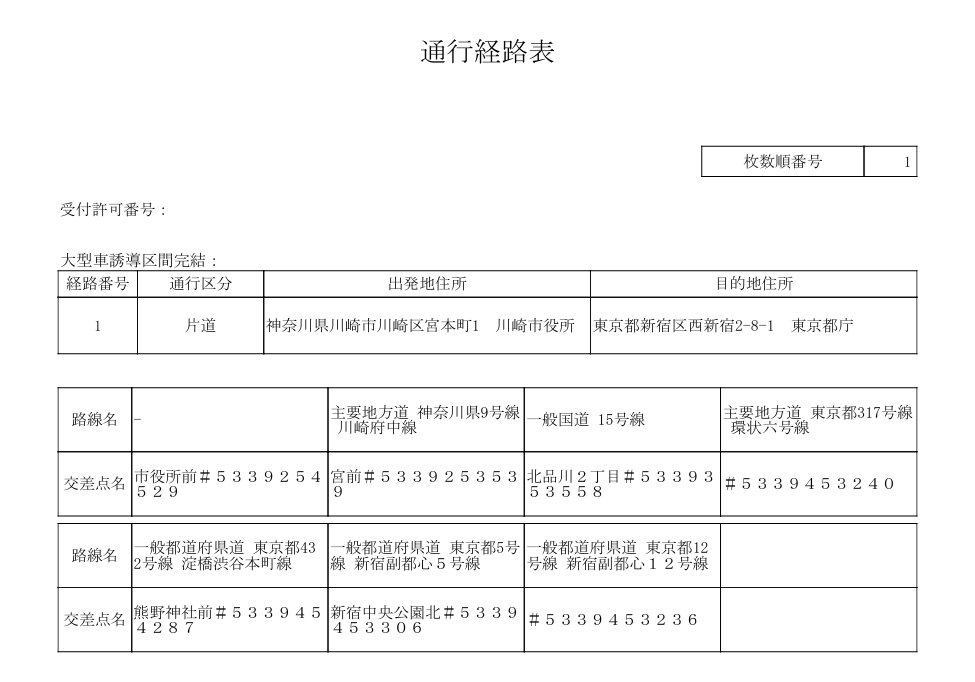

■ 通行経路表とは？
👉 通行経路表とは、通行経路を交差点番号と路線名で通行順に整理した一覧表のことです。
■ 主な内容
- 出発地と目的地
- 経路番号
- 通行区分 （片道 / 往復）
- 道路名や路線番号
- 交差点番号
👉 どの道路を通行し、どの交差点を曲がるかなどの詳細な通行経路を記載した一覧表で、
出発地から目的地までの具体的な通行経路を確認するために使用されます。
■ 通行経路図と経路表の違い
■ 比較表
| 項目 | 通行経路図 | 通行経路表 |
|---|---|---|
| 記載内容 | 地図上でのルート | 路線番号、交差点番号の表形式 |
| 役割 | 経路の全体像の確認 | 経路の詳細確認 |
| 分かりやすさ | 視感的でわかりやすい | 少し専門的 |
| 必要性 | 窓口申請時に必要 | オンライン、窓口申請問わず必要 |
- 👉 通行経路図 ➡ 経路の全体像（視覚的）
- 👉 経路表 ➡ 路線番号や交差点番号で表示（詳細情報）
■ 実務でのポイント
👉 オンライン申請の場合、通行経路表は作成した経路データをシステム上で読み込ませることなどにより、自動的に出力されるため、自分で入力するといった作業はありません。
また、通行経路図も作成することがないため作業工数は少なくなります。
👉 一方で、窓口申請の場合はフォーマットを使用するなどして自分で経路表を作成しなければなりません。
また、通行経路図も自分で用意する必要があるため、オンライン申請よりも作業工数が多くなり、時間と手間がかかります。
👉 窓口申請についてはこちら
| 項目 | オンライン申請 | 窓口申請 |
|---|---|---|
| 通行経路図 | ー | 自分で作成、用意する |
| 通行経路表 | 自動で作成 | 基本的にフォーマットに手入力する |
■ 通行経路図の簡単な作成方法

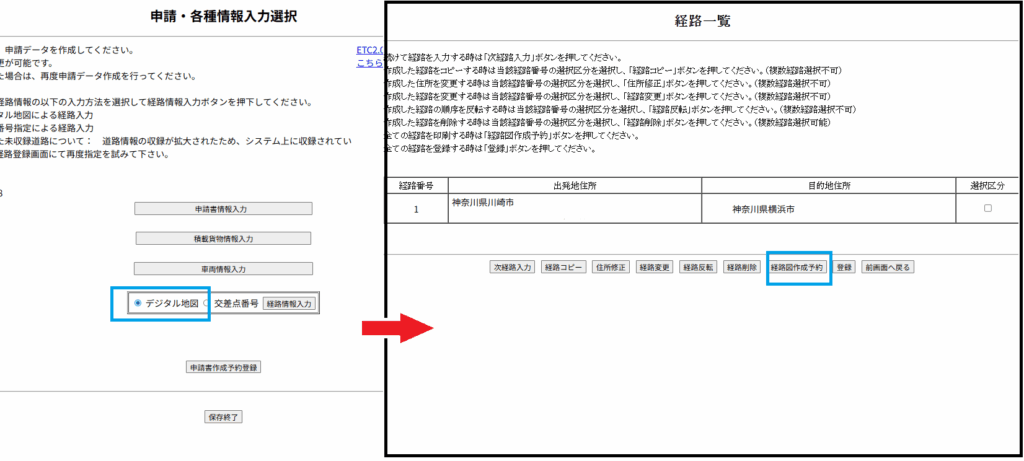

通行経路図は、「経路を道路便覧情報付図表示システム」など使用して経路データを作成し、オンラインシステムで経路を読み込ませ、「デジタル地図」から「経路図作成予約」をクリックします。
（下記画像の上段）

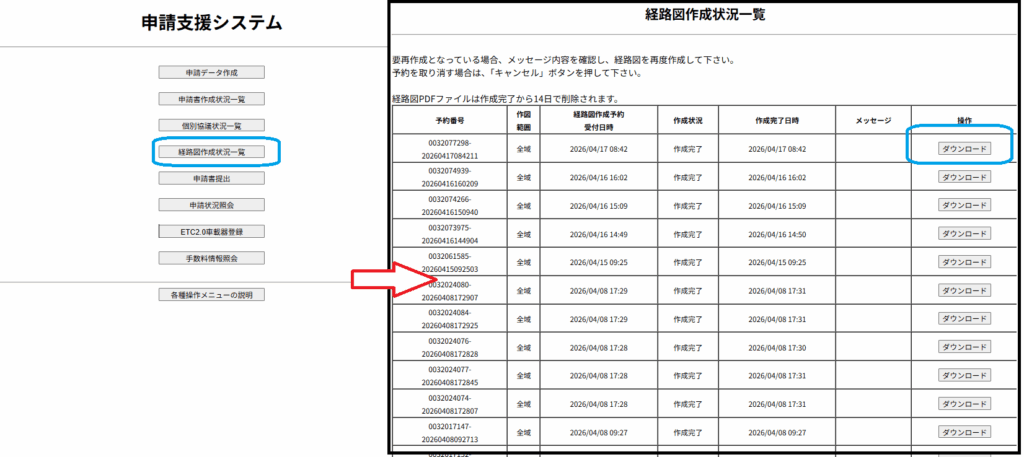

申請システムのホーム画面「経路図作成状況一覧」をクリックし、「ダウンロード」をクリックすると経路図が作成できます。（下記画像の下段）
■ よくあるミス
自分で経路表などを作成する場合、
- 路線名の誤記
- 交差点番号の記載漏れ
- 未収録路線名の間違い
などのミスをすることがあります。
このような場合、道路管理者への対応や修正する時間、手間が増え、結果的に許可を取得するまでの時間がかかってしまうおそれがあります。
また、許可取得の遅れによる工事などの現場作業にも影響する可能性も考えられるため、経路表などは正確に作成する必要があります。
■ よくある質問
Q. 通行経路図だけで申請できますか？
できません。
通行経路図はあくまで視覚資料のため、審査に必要な路線番号や交差点番号といった詳細情報が不足します。
そのため、経路表の提出が前提となります。
Q. 経路表にミスがあるとどうなりますか？
差し戻し・再申請の可能性があります。
例えば、交差点番号の誤りや路線の不連続などのように修正が必要な場合、修正対応や差し戻しとなり、許可までの期間が延びる可能性があります。
Q. 目的地まで最短ルートで申請してもいいですか？
最短ルートでも可能ですが、NGなケースも多いです。
最短ルートでも、通行車両や積載貨物にもよりますが、橋梁制限や高さ制限などに抵触する可能性があります。
経路表を作成するうえでは、事前確認をおこない「通れるルート」を選択しましょう。
Q. 自分で経路表を作成するのは難しいですか？
慣れていない場合は大変かもしれません。
路線名称、路線番号、交差点番号の特定に時間がかかる場合もありますし、誤記や記載漏れがあると修正する時間や手間がかかり、時間をかけたのにやり直しになるケースもあります。
事前の確認が非常に重要です。
■ まとめ
- 👉 通行経路図 ➡ 出発地から目的地までの経路の全体像を視覚的に捉える資料
- 👉 通行経路表 ➡ 出発地から目的地までの経路を詳細に記載した資料
通行経路図と通行経路表は言葉は似ていて混同する方もいるかもしれませんが、記載内容や役割は
大きく異なります。
■ お問い合わせ
特車申請では、経路設定や資料作成の精度によって審査結果や審査スピードが大きく変わります。
- 「どのルートが適切か分からない」
- 「経路図や経路表の作成方法が分からない」
- 「急ぎで申請したい」
- 「特車申請全部を任せたい」
上記のようなお悩みがある場合は、お気軽にご相談ください。
現場経験を活かし、実務目線で最適な申請サポートを行っております。
また、特殊車両通行許可以外の業務についても承ります。
お問い合わせにつきましては、下記のリンクよりお願いいたします。
