外観図とは？外観図の見方と必要になる場面を解説
特殊車両通行許可の申請を行う際に、
- 外観図とは何か分からない
- 四面図の見方が分からない
- いつ提出が必要になるのか知りたい
といった疑問を持つ方は多いのではないでしょうか。
結論からいうと、
👉 外観図とは、外観四面図とも呼ばれ「車両の形状や寸法を視覚的に示す図面」であり、特車申請では構造確認や諸元の軸距などの入力時に使用される重要な補足資料です。
この記事では、外観図の基本と外観図の見方、必要になる場面についてわかりやすく解説します。
目次
Outline
■ 外観図（外観四面図）とは？

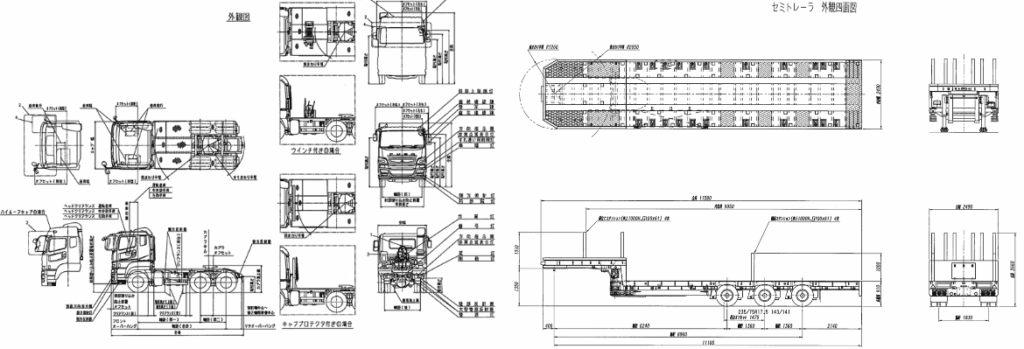

👉 外観図とは、車両の形状や寸法を視覚的に図で表した資料のことです。
👉 また、車両を4方向から見た図面が記載してあることから「外観四面図」とも呼ばれます。
■ 構成
- 前面図
- 側面図
- 上面図
- 後面図
■ 主な役割
- 車両のサイズを視覚的に確認する
- 構造や形状を視覚的に把握する
- 諸元入力時の各軸距や荷台の高さなどを確認する
- 審査時の補足資料として使用する
👉 車両諸元を視覚的に裏付ける資料であり、車検証などの数値だけでは分かりにくい構造を補完する役割があります。
👉 車両全体の形状を立体的に把握できるため、審査や確認作業において非常に有効です。
■ 四面図の見方
四面図の見方は主に下記の通りです。
■ 側面図
👉 主に車両の長さや各軸距の長さ、高さなどを確認します。
- 全長
- 車高
- 荷台位置、高さ
- 軸距
- カプラ、キングピンの位置
などが分かります。
特にトレーラ連結車の場合は、トラクタとトレーラの車両長さを算出するのに重要です。

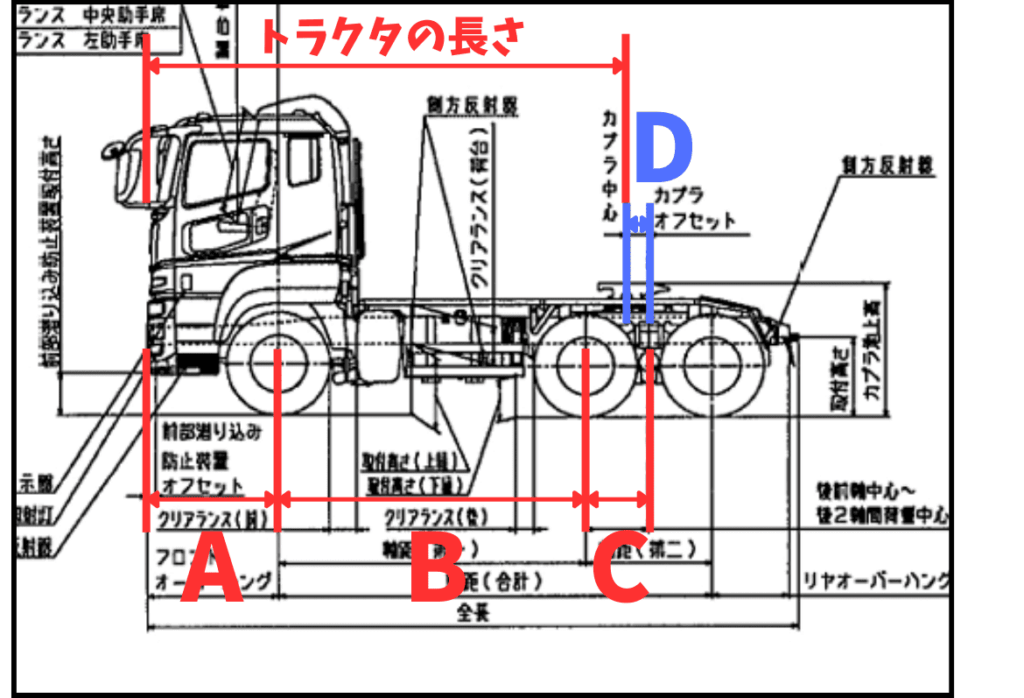

👉 特車申請上のトラクタの長さの求め方は
「A＋B＋C－D（カプラオフセット）」で求められます。

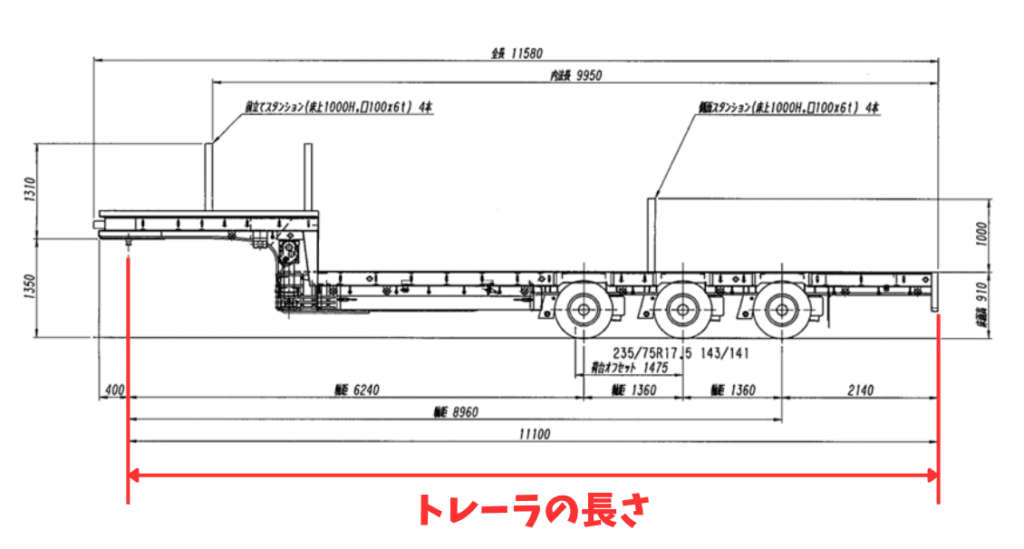

👉 特車申請におけるトラクタの長さは、キングピンから車両最後部までの距離で算定します。
ただし、積載貨物が車両最後部から後方へはみ出す場合は、キングピンから当該はみ出し部分の先端までの距離をトレーラの長さとして取り扱います。
また、トレーラの高さについては、積載状態において車両本来の高さを上回る場合には、積載貨物を含めた全体の高さを申請寸法として入力します。
■ 上面図
👉 幅や配置関係を確認します。
- 車幅
- タイヤ配置
- 輪数
を把握できます。
■ 前面図・後面図
👉 輪数や最外輪中心間距離の確認に使用されます。
- 輪数
- 最外輪中心間距離（Ｇコード）
を確認します。

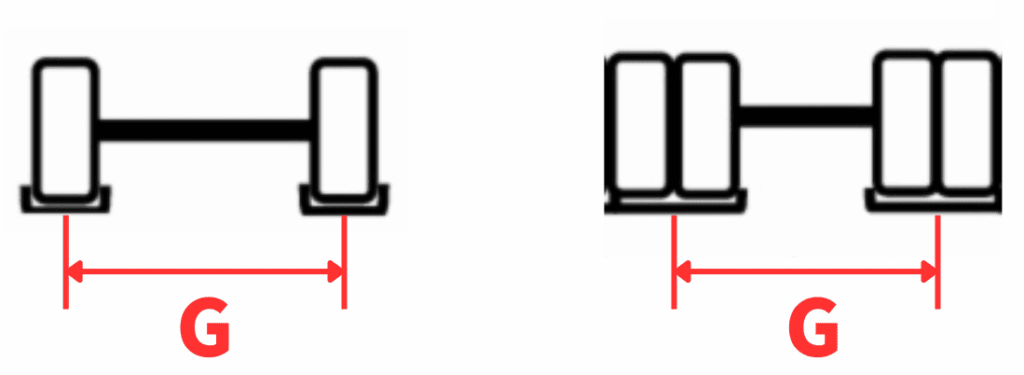

👉 最外輪中心間距離（Ｇコード）とは各軸の車輪と車輪の中心距離のことで、
特車申請をする際の諸元入力時にその距離に応じて、コード（数字）を入力します。
Gコード 最外輪中心間距離 1 200cm以下 2 201cm～225cm 3 226cm～250cm 4 251cm～275cm 5 276cm～300cm
■ なぜ外観図が必要なのか？
👉 特車申請では、車両が道路条件に適合しているかが審査されます。
- 数値だけでは判断できない構造確認
- 特殊形状車両の把握
- 車両諸元との整合性
- 審査時の補足資料
主に上記のような項目を確認するために必要とし、申請書に添付する資料としても使用される場合があります。
■ 実務ポイント
👉外観図は事前に準備しておくようにしましょう。
- 申請時の車両諸元入力がスムーズ
- 差し戻しやエラー防止につながる
- 追加資料対応の迅速化
👉 車両の外観図はデータ（PDF）化しておくことで、急ぎ案件にも柔軟に対応できますし、
整理しておくことで必要な時にすぐに呼び出せます。
■ よくある質問（Q&A）
Q. 外観図は特車申請時に必ず提出が必要ですか？
必須ではないケースもありますが、個別に道路管理者から提出を求められる場合もあります。
また、窓口申請では申請書への添付書類とする自治体が多いです。
Q. 四面図がない場合はどうすればいいですか？
メーカーや販売店から取得するのが一般的です。
取得費用が無料のメーカーもあれば、有償の場合もあるため、事前に確認しておくといいと思います。
Q. 外観図と申請書の車両諸元が少し違っても問題ありませんか？
原則として一致が必要です。
わずかな差でも、審査に影響する可能性があるため注意が必要です。
また、差し戻しやエラーなどの発生で、許可取得までの期間が長引くリスクもあります。
■ まとめ
👉 外観図（外観四面図）とは、車両の形状や寸法を4方向から視覚的に示した図面のことです。
数値だけでは判断できない車両の構造や形状、車両諸元との整合性を確認するために、特車申請において非常に重要な資料となります。
外観図の内容次第で、審査のスピードや結果に影響が出ることもあるため、正確な準備が重要です。
