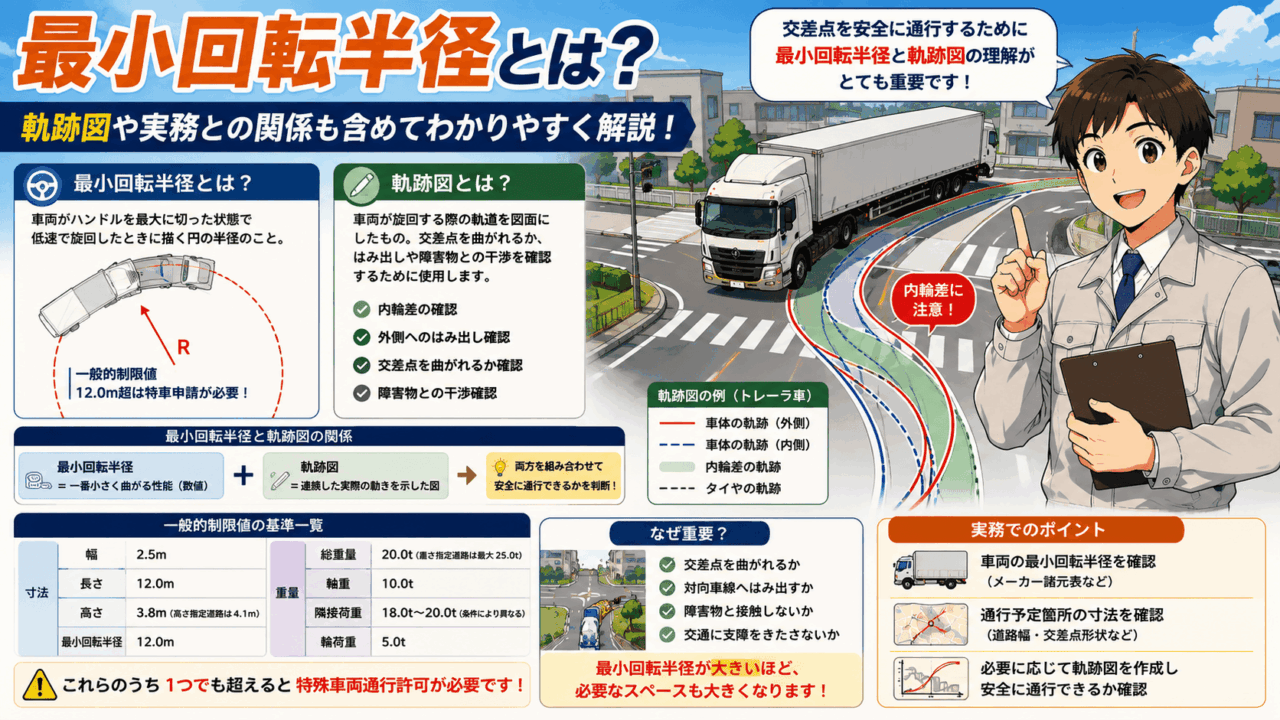

最小回転半径とは？軌跡図や実務との関係も含めて解説
特殊車両通行許可の申請や重量物搬入において、
- 「最小回転半径とは何か？」
- 「軌跡図とどう関係するのか？」
このような疑問を持つ方は多いのではないでしょうか。
結論として、最小回転半径とは、車両が曲がる際に必要となる最小の回転スペースを示す指標です。
また、軌跡図はその回転時の動きを具体的に可視化したものです。
この記事では、最小回転半径の基本と軌跡図との関係について、実務目線でわかりやすく解説します。
目次
Outline
■ 最小回転半径とは？
最小回転半径とは、車両がハンドルを最大に切った状態で低速で旋回したときに描く円の半径のことです。
👉 簡単にいうと、その車両がどれくらい小さく曲がれるかを示す数値です。
また、最小回転半径の一般的制限値は12mとなっているため、これを超える場合は特殊車両通行許可の申請が必要となります
👉 一般的制限値についてはこちら
■ なぜ最小回転半径が重要なのか？
最小回転半径は、交差点や狭い道路での通行可否を判断する重要な指標です。
例えば、
- 交差点を曲がれるか
- 対向車線にはみ出すのかどうか
- 標識や街灯、建物などの障害物に接触しないか
- その他、交通に障害をきたさないか
👉 これらを判断する際に必要になります。
■ 軌跡図とは？
軌跡図とは、車両が旋回する際の軌道を図面として表したものです。
特に、
- 内輪差での影響範囲
- 外側へのはみ出しによる影響範囲
- 道路台帳などに照らして交差点を曲がれるか
👉 これらを確認するために使用されます。

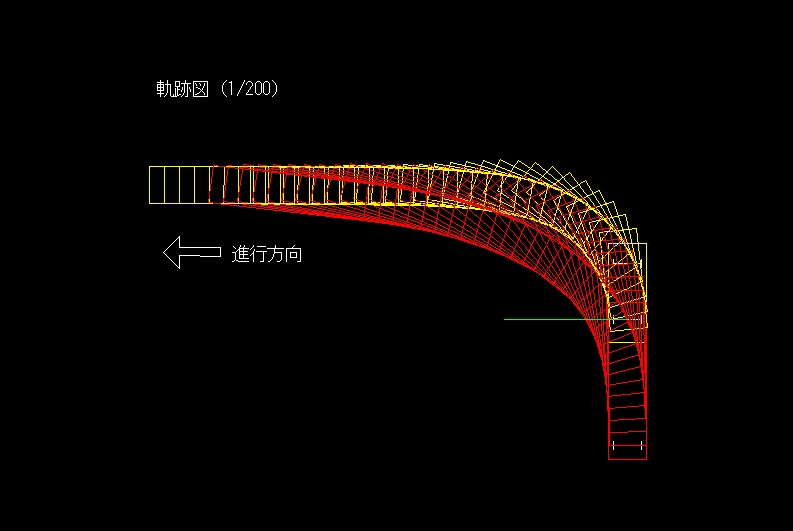

下記の図面はトレーラ（連結車）軌跡図のサンプルです。
■ 最小回転半径と軌跡図の関係
この2つの関係は以下のとおりです。
- 👉 最小回転半径 ➡ 一番小さく曲がる性能（数値）
- 👉 軌跡図 ➡ 連続した実際の動きを示した図
■ ポイント
- 最小回転半径だけでは実際の動きは分からづらい
- 軌跡図で初めて具体的に確認できる
👉 両方セットで考えることが重要です。
■ 実務での使い分け
実務では、最小回転半径と軌跡図を次のように使い分けます。
- 最小回転半径
➡ 申請書に記載する車両諸元として使用 - 軌跡図
➡ 道路管理者から追加提出を求められた場合や、狭い道路の通行可否を確認する際に使用
最小回転半径は、メーカーの諸元表で確認するのが一般的です。
ただし、トレーラーはトラクタとトレーラーの組合せによって数値が変わるため、別途計算が必要になる場合があります。
※計算シートは「申請書作成補助ツール」の連結最小回転半径計算シート[Excel形式]
（リンク先：特車ポータルサイト）を参照してください。
一方、軌跡図は、道路が狭い場合や交差点の通行に不安がある場合に、道路台帳などと照らし合わせる資料として使用することがあります。
👉 最小回転半径は「申請のための数値」、軌跡図は「個別確認のための図面」と整理すると分かりやすいです。
■ 実務での確認ポイントまとめ
実務で確認するポイントとしては、主に以下のようなものがあります。
- メーカー諸元表に記載された最小回転半径
- トラクタとトレーラーの組合せによる数値の違い
- 交差点の幅員や道路の形状
- 電柱、ガードレール、縁石などの障害物の位置
- 道路管理者から軌跡図の提出を求められるかどうか
特に、狭い交差点や進入路では問題になりやすく、必要に応じて軌跡図を作成し、道路台帳や実際の道路状況と照らして確認することも重要です。
👉 実務では、申請上の数値確認だけで終わるのではなく、必要に応じて軌跡図で個別に検討することが重要です。
■ 最小回転半径の目安と車両ごとの違い
最小回転半径は車両の種類によって大きく異なります。
例えば、
- 一般的なトラック ➡ 比較的小さい
- 大型トレーラー ➡ 非常に大きい
- クレーン車 ➡ 車種によって差が大きい
👉 車両が大型になるほど、必要な回転スペースも大きくなります。
👉 車両ごとの特性を理解することが重要です。
■ 実務で起きやすい問題例
実務では、以下のような問題が見られる場合があります。
- 曲がれると思って進入したが切り返しが必要になる
- 対向車線にはみ出してしまう
- 障害物を避けられない
👉 初めて通る経路や狭い交差点では特に注意が必要です。
■ 最小回転半径だけで判断する危険性
👉 最小回転半径は、低速でハンドルを最大に切った状態での旋回なので、それだけでは安全に通行できるとは限りません。
理由としては、以下のような例が挙げられます。
- 内輪差が考慮されていない
- 車両の長さの影響がある
- 実際の走行スピードで異なる
- 実際の路面状況などで異なる
👉 最終的には軌跡図などで確認するとともに、狭い道路状況では最徐行などを行い安全運転に心がけることが重要です。
■ 実務での判断基準
現場では、車両の大きさと比較して以下のように判断すると分かりやすくなります。
- 比較的広い交差点 ➡ 通行可能な可能性が高い
- 狭い交差点 ➡ 現場確認や軌跡図などを作成して検討、事前確認を行う
- 障害物が多い ➡ 現場確認や軌跡図などを作成して検討、事前確認を行う
👉 少しでも通行経路に不安があれば、事前に軌跡図で確認するのが安全です。
■ 実務での確認手順
以下の流れで確認すると分かりやすくなります。
- 車両の最小回転半径を確認
- 通行予定箇所の寸法を確認
- 必要に応じて軌跡図を作成
👉 この手順で通行可否の判断精度を高めることができます。
■ よくある質問
Q. 特車申請する場合、最小回転半径が分かれば軌跡図は不要ですか？
基本的に申請時は不要ですが、特車申請後に道路管理者から軌跡図の提出を求められる場合があります。
また、狭い交差点などを曲がる際には軌跡図を作成して、事前に確認しておくことで個別協議になった際の不許可リスクや再申請の手間を回避できる場合があります。
Q. 最小回転半径が小さい車両でも特車申請は必要ですか？
車両の大きさが小さくても、重量や車幅が一般的制限値を超える場合は必要になります。
Q. 軌跡図はいつ作成すべきですか？
特車申請後に道路管理者から軌跡図の提出を求められた場合に作成する必要があります。
また、狭い交差点を曲がる場合は、事前に道路台帳や軌跡図を照らし合わせて確認しておくことが大切です。
■ まとめ
最小回転半径とは、車両が曲がる能力を示す指標です。
特に重要なポイントは以下のとおりです。
- 最小回転半径 ➡ 数値による判断
- 軌跡図 ➡ 実際の車両の動きの確認をおこなう
- 両方を組み合わせて判断する
👉 事前確認が安全な通行につながります。
■ お問い合わせ
- 交差点を通れるか不安
- 軌跡図が必要か分からない
- 軌跡図の作成をしてほしい
- 特車申請一式を任せたい
👉 初めての方でも、状況をお伺いしたうえで「通行できるか」からご案内いたします。
当事務所では、特車申請から軌跡図対応までサポートしております。
まずはお気軽にご相談ください。
お問い合わせは下記のリンクよりお願いいたします。
